随着云计算、人工智能、高性能计算和高速网络应用持续发展，数据中心的光纤连接数量和带宽需求不断增长。高密度光纤基础设施的建设重点已经从单纯增加端口数量，逐步转向空间利用、连接可靠性、布线效率、运维便利性以及未来扩展能力之间的综合平衡。

在有限的机架和机房空间内实现更多光纤连接，需要配线架、光纤外壳、预端接主干、MTP/MPO组件、跳线、连接器、适配器以及线缆管理系统协同工作。合理的组件组合不仅能够提高端口利用率，还可以降低布线复杂度，使链路更加容易识别、测试、维护和扩展。

光纤布线组件的基本构成

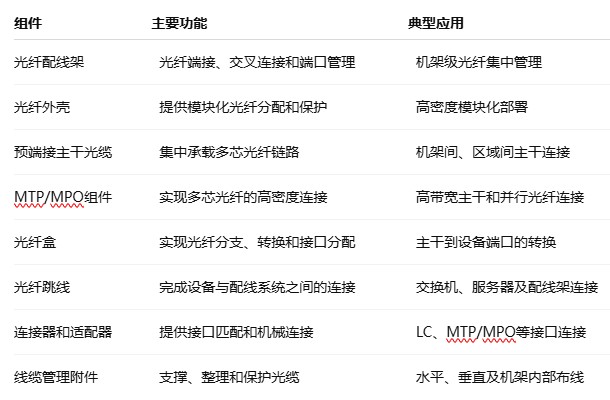

光纤布线组件主要承担光纤链路的连接、分配、端接、保护和管理功能。不同组件在高密度布线架构中承担不同职责，其选择应结合网络拓扑、设备接口、机架空间和扩展需求确定。

这些组件并不是相互独立的产品。高密度光纤系统的实际性能取决于组件之间是否形成合理的连接关系，以及整个布线架构能否满足当前和未来的网络需求。

高密度光纤布线面临的主要挑战

机架空间有限，端口数量持续增加

数据中心机架需要同时容纳服务器、交换机、配电设备和光纤连接。随着高速交换机端口数量增加，如果仍采用传统的大尺寸配线结构，容易造成机架空间利用率下降。

高密度配线架、模块化光纤外壳和多芯主干组件可以在有限的垂直空间中集中部署更多连接，但设计时不能只计算理论端口数量。连接器操作空间、跳线走向、维护间隙和弯曲半径同样需要纳入规划。

线缆数量增加导致管理复杂度上升

光纤数量增加后，真正困难的往往不是连接，而是识别和维护。

如果不同链路缺少统一编号，或者跳线没有按照端口和路径进行规划，技术人员在故障排查、设备迁移或链路调整时需要花费更多时间确认连接关系。高密度环境中的一次误拔还可能影响相邻链路，因此布线系统必须具备清晰的物理结构和完善的标识体系。

网络升级带来持续的扩展压力

数据中心网络并不是一次性建设完成的。设备端口、传输速率、光模块类型和网络拓扑都可能随着业务需求发生变化。

如果布线系统完全按照当前设备数量设计，后续增加交换机或升级高速链路时可能需要重新铺设主干、调整机架甚至改变原有布线路径。因此，容量预留和模块化设计应成为高密度光纤基础设施规划的重要组成部分。

大规模现场施工增加部署难度

传统光纤部署可能涉及现场端接、熔接、测试、标签和链路验证等多个环节。对于规模较大的数据中心项目，现场工作量会随着链路数量快速增加。

预端接光纤组件能够将部分工作前移至生产和配置阶段，使现场施工更多集中在安装、连接和测试，有助于缩短部署周期并降低现场操作复杂度。

光纤布线组件如何支持高密度部署

1.通过高密度配线结构提高空间利用率

高密度光纤配线架、光纤外壳和MTP/MPO组件可以形成分层式的连接架构。

多芯主干光缆负责集中传输大量光纤链路，模块化光纤盒或适配器面板负责将主干连接分配至设备侧端口，而配线架则承担端接、交叉连接、标签和跳线管理功能。

这种架构可以减少大量独立光缆直接进入设备机架所产生的拥堵，并使主干链路和设备连接保持相对清晰的层次。

但高密度并不意味着无限压缩空间。设计时应同时考虑：

• 端口的可操作性；

• 连接器插拔空间；

• 光纤最小弯曲半径；

• 跳线进出方向；

• 线缆余量；

• 相邻设备的维护空间；

• 后续端口扩展空间。

因此，合理的高密度设计实际上是在“连接数量”和“可维护性”之间寻找平衡。

2.利用预端接和模块化架构提高部署效率

预端接主干光缆可以减少现场端接、熔接和抛光等工作。对于重复性较高的大规模部署，这种方式能够简化施工流程，并提高链路配置的一致性。

模块化光纤外壳则可以根据实际需求配置不同类型的适配器面板、模块或熔接组件。网络扩展时，可以通过增加或调整模块完成端口扩容，而不必频繁改变整个机架结构。

不过，预端接系统对前期规划要求更高。施工前需要确认：

• 光纤芯数；

• 光缆长度；

• 连接器类型；

• 极性方案；

• 两端端口映射；

• 主干与分支结构；

• 设备接口类型；

• 后续扩容需求。

任何一个环节出现偏差，都可能导致现场无法直接安装，因此预端接并不意味着可以减少规划工作，而是将更多规划工作转移到了部署之前。

3.通过结构化布线降低维护复杂度

高密度环境中的布线管理应建立统一的层次结构。

主干光缆、设备跳线和交叉连接应尽量按照固定路径布置，并通过水平或垂直线缆管理器进行支撑。每条链路两端应建立对应的端口标识，并记录机架、配线架、端口和设备之间的连接关系。

对于规模较大的基础设施，还可以将物理标签与光纤资产管理系统结合，使链路信息能够与端口、设备和网络拓扑对应。

这种管理方式的价值并不只体现在日常维护。当网络进行设备迁移、端口调整或容量扩展时，完整的链路记录可以减少现场确认工作，并降低误操作概率。

4.通过合理的线缆管理保护高密度连接

光纤对弯曲、拉力和连接器受力较为敏感。随着线缆数量增加，如果为了追求整齐而过度捆扎或强行改变光缆走向，反而可能增加链路损耗和机械应力。

高密度布线应保持适当的弯曲半径，并通过线缆支撑结构控制光缆路径。连接器附近应提供必要的应力释放和操作空间，机架内部则应保留合理的松弛余量。

对于高密度跳线，还需要避免不同链路之间相互交叉和遮挡。合理的路径设计能够让技术人员在处理单条链路时减少对周围连接的影响。

5.以模块化方式支持网络升级

模块化是提高高密度光纤系统生命周期价值的重要方式。

随着网络从较低速率向更高速率演进，光纤数量、连接器形式和设备端口布局都可能发生变化。采用模块化外壳、适配器面板和预端接组件，可以根据网络架构逐步调整连接配置。

尤其是在新建数据中心时，布线系统不宜完全按照首期设备规模进行封闭式设计。应提前预留机架空间、配线容量、主干路径和光纤芯数，为后续设备增加和网络升级提供条件。

高密度光纤部署中的常见设计误区

只追求端口密度

单纯增加端口数量并不能代表布线系统更加高效。如果端口之间距离过近、跳线无法顺畅布置或连接器难以操作，实际维护效率反而可能下降。

因此，端口密度应与可访问性、布线空间和维护要求共同评估。

默认采用MTP/MPO架构

MTP/MPO适合多芯主干和高密度连接，但并不是所有场景都必须采用多芯连接方案。

选择时需要结合光纤芯数、设备接口、网络拓扑、极性、主干长度以及未来升级路径进行判断。在某些连接数量有限或以双工链路为主的场景中，传统双工连接方案可能更加简单。

只按照当前设备规模进行设计

如果机架、配线架和主干光缆全部按照当前端口数量配置，未来扩容往往需要重新布线。

更合理的方法是在首期建设阶段确定长期容量目标，并为未来设备、端口和主干链路预留一定资源。

为了整齐而过度整理线缆

光纤布线首先需要保证连接可靠性和可维护性，而不是单纯追求视觉上的整齐。

过度捆扎、急剧弯折或将大量光缆强行压入狭窄通道，都可能增加光纤损耗和连接器受力。因此，线缆管理应以规范的路径、适当的支撑、合理的弯曲半径和清晰的端口识别为基础。

高密度光纤布线的规划方法

一个完整的高密度光纤布线方案通常可以按照以下顺序进行规划。

第一步：确定设备和端口需求。

统计服务器、交换机及其他网络设备的光纤端口数量，同时明确当前和未来的传输速率及接口类型。

第二步：确定主干连接方式。

根据链路数量、传输距离和拓扑结构选择单芯、双工或多芯主干方案，并确定是否需要采用MTP/MPO等高密度连接方式。

第三步：规划配线和模块化结构。

确定光纤配线架、外壳、模块、适配器面板和光纤盒的位置，使主干连接与设备侧连接保持清晰的层次。

第四步：规划线缆路径。

确定水平和垂直布线路径，计算光缆长度，并检查弯曲半径、支撑点和维护空间。

第五步：建立端口映射和标识体系。

在施工前完成端口编号、光纤编号和设备对应关系，避免在现场安装过程中临时确认。

第六步：进行链路测试和记录。

安装完成后，应按照相应标准进行光纤链路测试，并保存测试结果和端口映射信息，为后续运维提供依据。

高密度光纤布线的关键选型原则

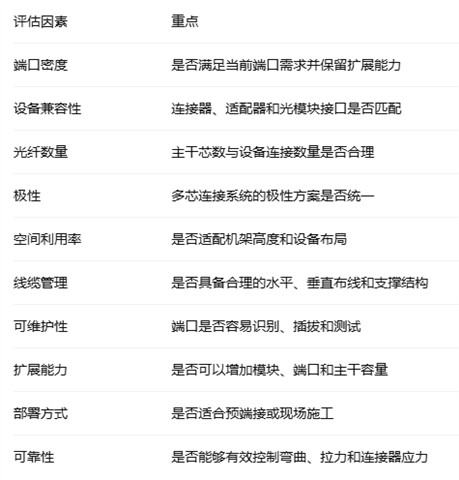

高密度光纤组件的选择不应以单一指标作为依据，而应综合考虑以下因素：

总结

高密度光纤基础设施的核心并不是在有限空间内简单堆叠更多端口，而是建立一个具有清晰层次、合理路径和持续扩展能力的连接体系。

光纤配线架负责端接与交叉连接，模块化外壳承担集中分配和保护，MTP/MPO组件适用于多芯主干连接，预端接光缆能够简化现场施工，而跳线、适配器和线缆管理组件则共同完成设备侧连接和日常维护。

随着数据中心向更高带宽、更高端口密度和更大规模部署发展，光纤布线系统需要从“满足当前连接”转向“面向整个生命周期进行设计”。在规划阶段同时考虑空间、端口、路径、维护、可靠性和扩展能力，才能在提高连接密度的同时保持基础设施的可管理性，为后续网络升级和容量扩展提供稳定基础。
